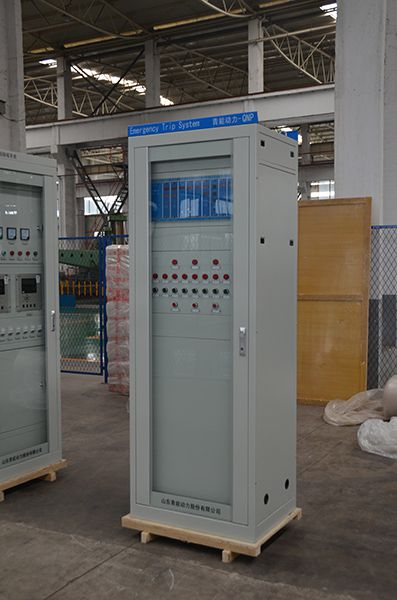

ETS保护柜


        汽轮机紧急跳闸系统(ETS),是汽轮机保护系统重要的一环,能够实现汽轮机的有关开关量监视和跳闸保护功能。在各种工况下当发生不能保证热力系统、设备正常运行或危及设备安全(的情况)时,ETS及时发出汽轮机跳闸信号,关闭所有的汽轮机进汽阀。

        我公司ETS采用西门子PLC S7-200作为核心运算软件,具有多种保护功能,配置方式灵活,可根据用户需求来选配。ETS可采用双冗余功能,实现无缝隙安全保护。

主要停机保护功能:

汽机转速>110%的定转速(三取二)

轴向位移过大;

润滑油压低(三取二);

轴承震动大;

轴承温度高;

回油温度高;

凝汽器真空低(三取二);

发电机组故障;

DEH打闸;

外部停机。

可选S7-300 电源冗余、CPU冗余、模块冗余)
