汽轮发电机检修及改造

时间:2017-04-17 15:19:05浏览次数:1622

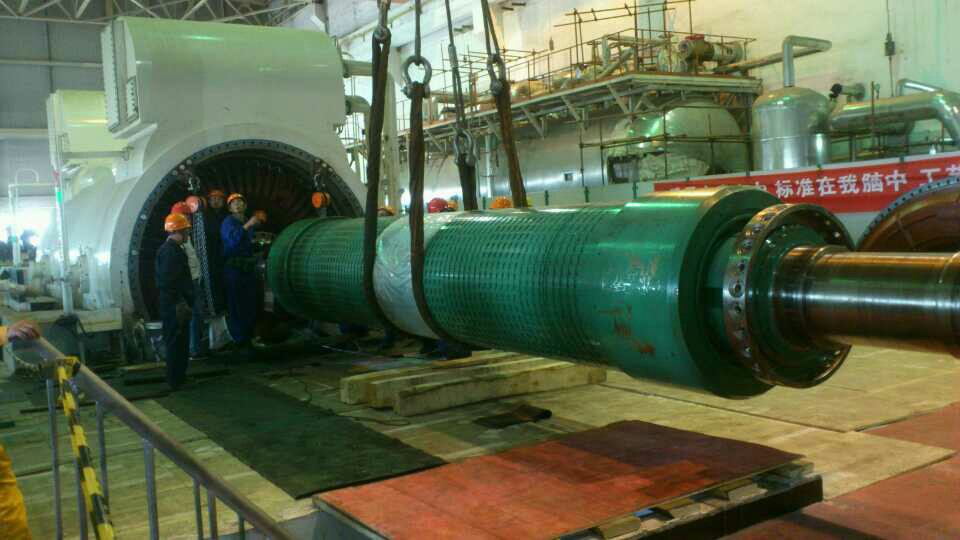

300MW发电机检修

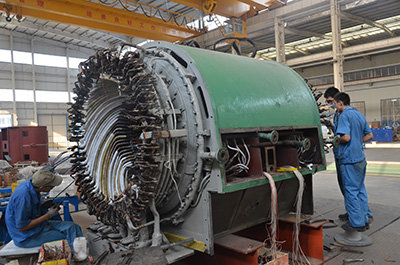

350MW发电机检修

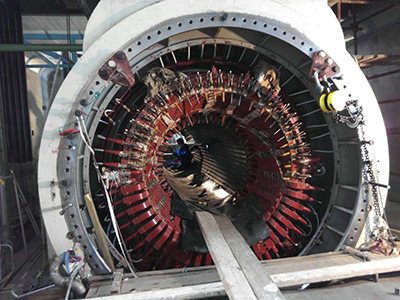

50MW发电机检修

一、发电机非同期并网

    发电机并网的要求是电压、频率、相序、相位一致方能并网,但在某些情况下,由于客户未做核相或者同期装置故障,在并网时未到造成非同期并网,给发电机组和电力系统造成严重损坏。非同期并网发电机定子产生巨大的电流冲击,定子电流表剧烈摆动,定子电压表也随之摆动,巨大的电流对发电机、变压器及对系统造成严重冲击。机组将发生强烈的振动,使发电机绕组变形、扭弯、绝缘崩裂、定子绕组并头套熔化,造成严重的隐患甚至将绕组烧毁。就整个电力系统来讲,如果一台大型机组发生非同期并网,这台发电机将与系统发生功率的震荡,严重扰乱整个系统的正常运行,甚至造成整个电力系统的崩溃。

典型案例:

    本机组是内蒙一客户的发电机,自动准同期并网时发生非同期事故,造成发电机多处绑绳挣断,三分之二以上的线圈绝缘出现裂痕,B相接地。将客户发电机维修时,取出所有线圈进行耐压试验,对无损线圈清理后使用,对耐压不合格线圈进行重新绝缘处理,然后重新下线,试验,焊接端部,装接引线,完成出厂耐压试验。同时,检测客户继保系统时,客户同期屏接线故障,在调整同期回路后,完成假同期试验,顺利并网。

二、发电机短路、绝缘击穿

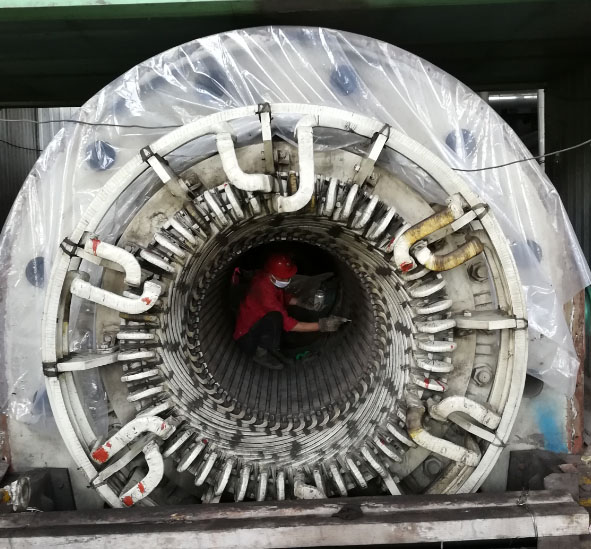

双水冷发电机相间短路故障维修

        发电机经常出现的绝缘击穿故障包括相间短路、匝间短路、接地故障。

相间短路:发电机二相或者三相短路,差动保护动作跳闸,发电机绕组端部将受到很大的电动力冲击作用,可能使线圈端部产生变形;

匝间短路:发电机出线放炮现象,时间较长会融化定子铜线,空载时,发电机三相电压不平衡;

接地故障:发电机击穿位置位于直线部分或者槽口位置,定子接地保护动作,发电机定子接地相对地绝缘电阻为0或者极小值。

        发电机发生绝缘击穿时,其根本问题都在于定子线圈绝缘薄弱或者运行时的槽口电晕腐蚀,其处理方法都是将击穿点找出,重新制作、加固绝缘,同时,最大程度上消除电晕腐蚀现象。

三、发电机噪声或者振动大

发电机噪声或者振动大有下列几种情况:

(1)地脚螺栓松动,或机组沉陷。处理:紧固螺栓。重新校正同心度。

(2)发电机转子和汽轮机转轴不同心。处理:校正同心度

(3)轴承壁缺油磨损或损坏。处理:修理轴承或更换新的同型号轴承。

(4)转子与定子摩擦。处理:找出摩擦地点和原因,给予消除。

(5)风扇或其他紧固件松动。处理:拧紧风扇以及紧固件。

(6)转子线圈局部短路、两点接地或接线有错误。处理:检查滑环及转子线圈对地的绝缘,或通直流电检查各线圈的电压降、绕线方向和接线方法,查明故障原因,加以消除。

(7)电刷太硬,或压力过大。处理:调整压力或更换同型号电刷。

(8)三相电流严重不对称。处理:查明三相电流的不平衡度是否在允许范围内,否则,应调整三相负载或适当减少负荷。

(9)定子绕组短路或接地。处理:找出故障修理。

(10)外部故障或雷击。处理:如振动时间过长,应停机检查

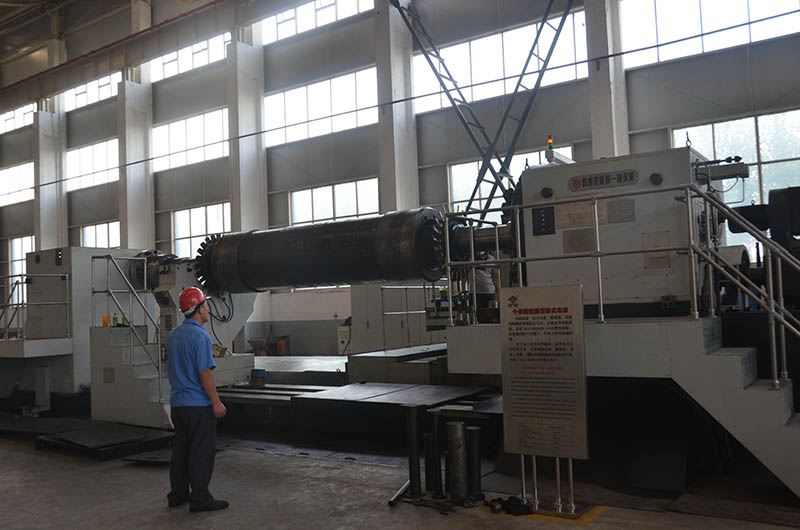

60MW汽轮发电机转子维修

典型案例:

        本机组是山东某客户15MW汽轮发电机,在运行时,振动高达12丝,在对该发电机组检修时发现,该汽轮发电机转子动态交流阻抗在2400-2700时剧变12%,动态匝间短路现象严重,破坏了磁场平衡,造成发电机转子所受电磁力不均匀,在对该转子拔除护环,处理转子匝间后,开机运行,振动在1丝左右。

四、发电机温度过高

        发电机在正常运行时,当电流、电压、周波、功率、励磁电流、功率因数等都在允许范围内变动时,一般地说,发电机的温度也在允许值内的。如果出现下列情况时,便会使发电机的定子、铁芯等各部温度过高。

(1)发电机过负荷运行,超过允许范围的时间。处理办法:尽快降低发电机负荷到额定负荷或以下

(2)三相电流严重不平衡。处理办法:找出三相电流不平衡原因,若是发电机电压原因,查找发电机是否匝间短路,若是负载原因,调整负载,使其尽量平衡。

(3)发电机的通风冷却系统不好。例如,气温过高,通风道或排风道堵塞,线圈之间及其端部严重积灰等。处理方法:适当降低负荷运行,改善通风条件,并清除积灰。

(4)定子绕组部分短路或接地。处理办法:查找短路或者接地点予以维修,并消除产生短路或者接地的隐患。

(5)定子铁芯的绝缘可能部分损坏、短路,形成涡流而过热。处理方法:适当减少负荷运行,如发电机效率显著降低时,应酌情修理,修补发电机定子铁芯。

(6)轴承润滑油缺少或油号不对,油质变坏,以及轴承安装不正,轴承严重损坏等。处理方法:详细查明原因所在,分别给以换油、清洗、调整或更换新轴承。

五、发电机转子接地

        故障现象:发电机一点接地或者两点接地光字牌亮

        故障分析:发电机转子绕组的绝缘损坏,线圈严重畸形,端部严重积灰和油腻附着等,都会引起发电机的转子绕组接地。当发电机转子绕组一点接地时,由于对地尚未构成电气回路,其接地点并无电流通过。但是,往往一点接地后,极容易引起另一点接地,或者在励磁回路中的任一部位发生接地时,即可形成两点或两点以上的接地故障,这是十分危险的。

        故障发生后,转子绕组就被短路。由于其绕组直流阻值极小,因此,励磁电流势必增大,发电机的磁场失去平衡,主磁通大量减少,以致造成机组强烈振动。同时,发电机的功率因数显著增高,并可出现进相运行(吸收电网的无功),变定子磁场在前,转子磁场在后,使定子电流增大(电流 运行值班人员,如发现励磁不变时,励磁电流、定子电流突然增大,励磁电压、交流电压突然下降,功率因数表指示升高或进相时,即说明发电机转子已接地或可能是匝间短路故障了,应立即停机、灭磁,对励磁系统和转子绕组进行检查,找出短路点,加以处理。

六、励磁改造及发电机试验

        励磁系统改造升级,无刷励磁机励磁改为静止可控硅励磁,维护使用方便,消除无刷励磁动态调整慢的缺点;发电机试验,包括定子绝缘电阻试验,吸收比试验,铁损试验,泄漏试验,交直流耐压试验,转子高速动平衡及超速试验,动、静交流阻抗试验,发电机空载试验、短路试验、温升试验、残压测定,轴电压测定。
