电气系统检修及改造

一、发电厂电气高低压柜安装

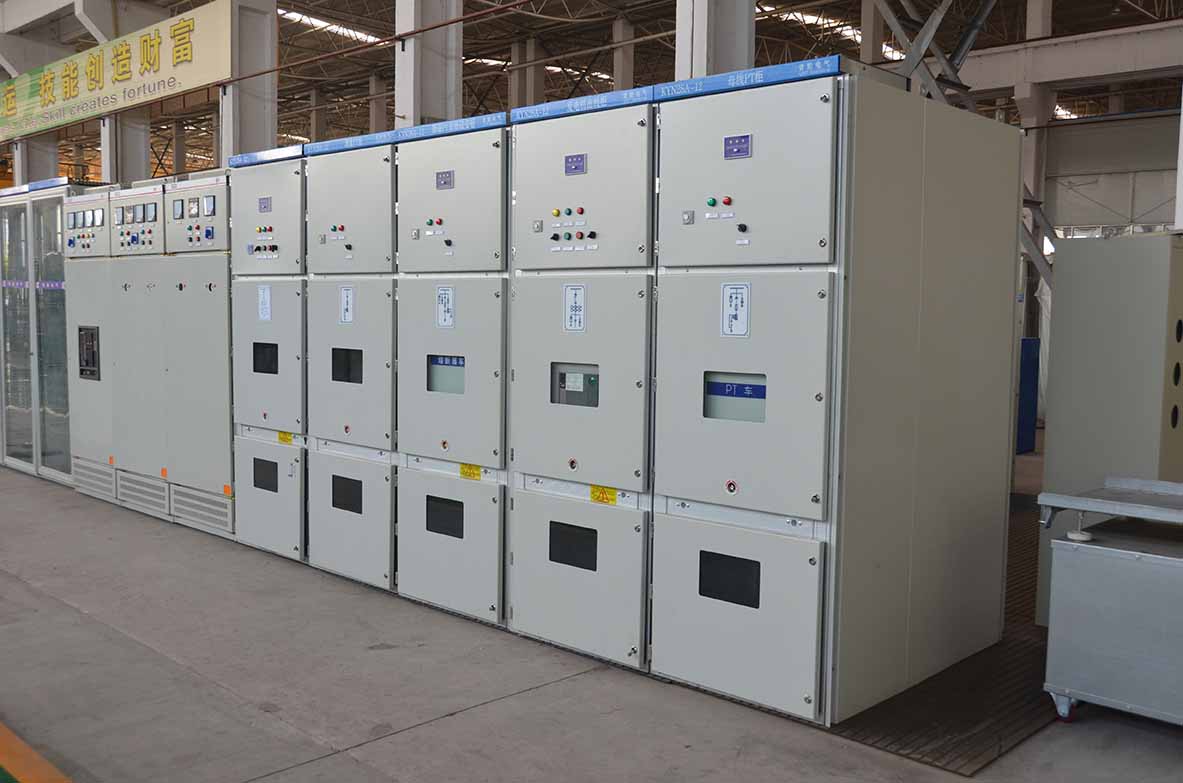

1、发电厂中10KV高压开关柜的安装；

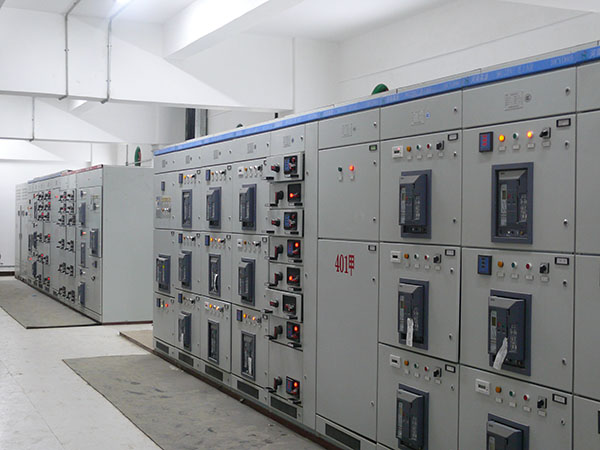

2、发电厂中0.4KV低压开关柜的安装

3、发电厂中发电机保护、同期系统、变压器保护、高压电动机保护、线路保护等系统的安装；

二、发电厂电气调试试验项目

1、10KV高压开关柜真空断路器测绝缘电阻，每相回路电阻，交流耐压试验

2、10KV高压开关柜内CT、PT测直流电阻，极性试验，变比试验，交流耐压试验；

3、10KV高压开关柜整体做交流耐压试验；

4、10KV高压电缆做交流谐振试验；

5、发电机定子、转子直流电阻测量。

6、发电机定子线圈绝缘电阻测量，直流耐压试验。

7、发电机转子绝缘电阻测量。

8、发电机转子交流阻抗和功率损耗试验。

9、发电机空载特性试验。

10、发电机相序核对（分别进行一次、二次核相）。

11、发电机短路特性试验。

12、发电机自动灭磁分闸后的定子残压测量。

13、发电机轴电压测量。

14、发电机假同期并列。

15、所有二次回路检查，测量，开关跳合试验，保护定值整定，做保护整组跳闸试验，并进行汽机、发电机、灭磁连跳试验。

三、发电厂电气问题故障排除

问题简介：河南一煤矿35KV高压开关柜突然过电流保护跳闸，导致矿井风机突然断电，危及矿井工人安全，后经开关柜自动重合闸功能重新合闸，经分析原因是一台3000KW发电机组故障导致，具体原因为：汽轮发电机组在正常运行过程中由于励磁电压突然消失，发电机进相运行，发电机从系统中吸收无功功率导致发电机变为电动机运行，发电机保护、电厂联络线保护均没有动作，发电机从系统中吸收无功功率达到一定数值后35KV高压开关柜过电流保护跳闸。

后期调查:发电机、电厂联络线保护在定值整定时大于35KV侧开关柜的保护定值，导致发电机在发生故障时就近的保护装置均没有动作而进行了越级跳闸。
