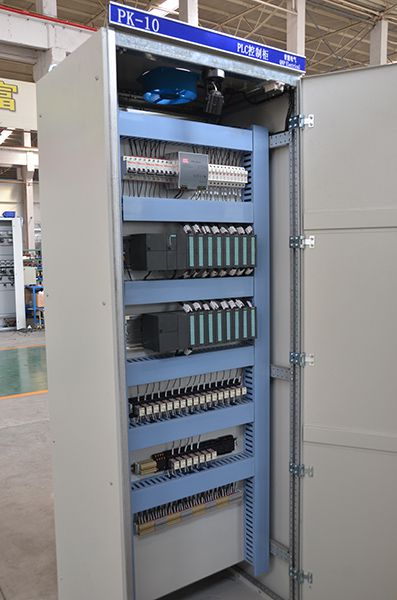

DCS控制柜


        采用西门子SIMATIC S7-300/400 PLC作为核心,是完全无缝集成的自动化解决方案。可以应用于所有工业领域,包括能源发电、过程工业、制造工业、混合工业以及所涉及的所有制造和过程自动化产品。作为先进的过程控制系统,SIMATIC PCS7形成了一个带有典型过程组态特征的全集成系统。

通讯网络二层三网,环网,通讯介质光纤,通讯速率100M,支持TCP/IP协议,最大节点数量256,最大通讯距离2500m,IEEE工业标准
系统时间主时钟,I/O站内不大于0.25ms,站间<1ms
冗余方式全冗余全双工模式(可选)
控制器参数32位字长,执行单条指令0.6-0.1μs,冗余控制器切换时间<100ms,对外接口为232口,RJ45口,模拟量控制回路周期500ms,数字量控制回路200ms,功耗300w
模拟量模块8点,A/D转换器精度12位,内外电源切换为硬跳线,采用光电隔离,信号精度,高电平时0.02%,低电平时0.01%
数字量模块32点,光电隔离,查询电压DC24V,开关量输入,继电器输出
