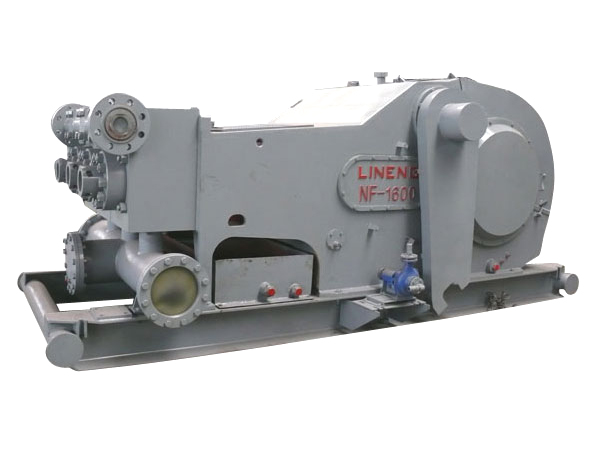

NF-1600系列泥浆泵
性能特点：生产过程以及所有配件符合API 7K标准
1、动力端特点
合金钢整体曲轴。可更换的十字头导板。机架采用钢板焊接件，强度高，刚性好，重量轻。中间拉杆盘根采用双层密封结构，密封效果好。动力端采用强制润滑和飞溅润滑相结合的润滑方式。
2、曲轴
曲轴为合金钢铸件，曲轴上分别装有大齿圈、连杆、轴承等。大齿圈的齿形为人字齿，大齿圈内孔与曲轴为过盈配合，并用螺栓和防松螺母紧固。连杆大端通过单列短圆柱滚子轴承分别安装在曲轴的三个偏心拐上，小端通过双列长圆柱滚子轴承安装在十字头销上。曲轴两端为双列向心球面滚子轴承。
3、液缸
液缸材料为合金钢锻件，每台泵的三个液缸可以互换。直通式液缸即阀上阀的结构设计，减少了液缸的体积，提高了容积效率。若用户要求，可对液缸表面做化学镀镍处理，以增强其抗腐蚀性能。
技术规范：
| 型 号 | 型 式 | 额定冲数 | 额定功率 | 齿轮类型 | 齿轮速比 | 吸入管径 |
| NF－1600 | 三缸单作用活塞式 | 120r/min | 1600马力 | 人字齿轮 | 4.205：1 | 305mm |
| 排出管口 | 小齿轮直径 | 键 | 阀 腔 | 重 量 | 润 滑 | |
| 126.5mm5000psi | 215.8mm | 50.75×50.75mm | 阀上阀API#7 | 24.78t | 强制加飞溅 | |
技术参数：
| 冲数/分 | 额定功率 | 缸套直径（mm）和额定压力MPa(psi) | ||||||||||||
| 180 | 170 | 160 | 150 | 140 | 130 | |||||||||
| 23.6 | 3345 | 25.9 | 3750 | 29.2 | 4235 | 33.2 | 4820 | 35.1 | 5000 | 34.5 | 5000 | |||
| KW | HP | 排量（L/S）(gal./s) | ||||||||||||
| 130 | 1293 | 1733 | 50.42 | 13.32 | 44.97 | 11.88 | 39.83 | 10.52 | 35.01 | 9.25 | 30.5 | 8.06 | 26.3 | 6.95 |
| 120※ | 1193 | 1600 | 46.54 | 12.29 | 41.51 | 10.97 | 36.77 | 9.71 | 32.32 | 8.54 | 28.15 | 7.44 | 24.27 | 6.41 |
| 110 | 1094 | 1467 | 44.66 | 11.8 | 38.05 | 10.05 | 33.71 | 8.91 | 29.62 | 7.82 | 25.81 | 6.82 | 22.25 | 5.88 |
| 100 | 994 | 1333 | 38.78 | 10.24 | 34.59 | 9.14 | 30.64 | 8.1 | 26.93 | 7.11 | 23.46 | 6.2 | 20.23 | 5.34 |
| 90 | 895 | 1200 | 34.9 | 9.22 | 31.13 | 8.22 | 27.58 | 7.29 | 24.24 | 6.4 | 21.11 | 5.58 | 18.21 | 4.81 |
| 1 | 0.3878 | 0.102 | 0.3459 | 0.091 | 0.3064 | 0.081 | 0.2693 | 0.071 | 0.2346 | 0.062 | 0.2023 | 0.053 | ||
注: 1、按容积效率100％和按机械效率90％ 2、推荐的冲数和连续运转时的输入功率
