汽轮机辅机及配件

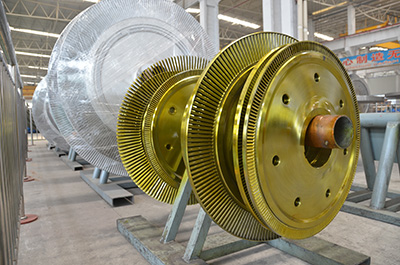

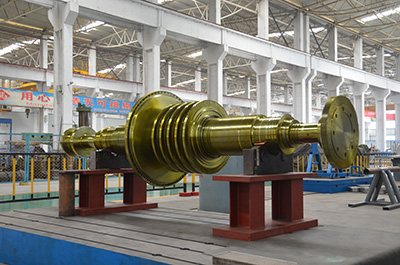

转子 叶轮

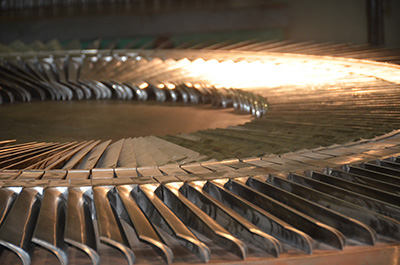

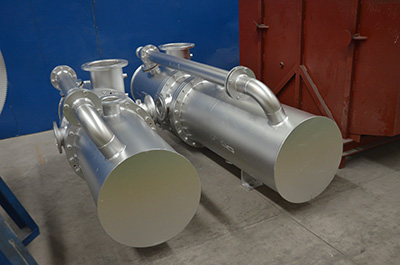

叶片 汽封加热器

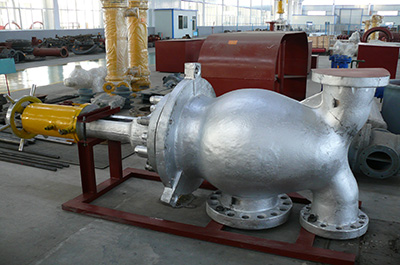

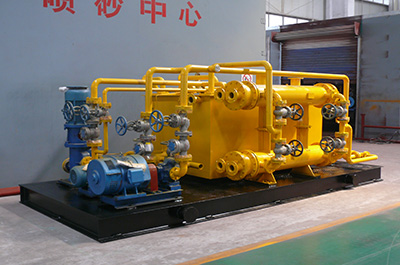

油站 主汽门

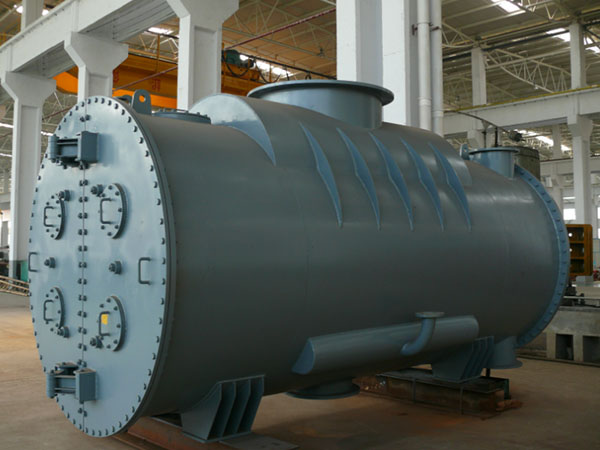

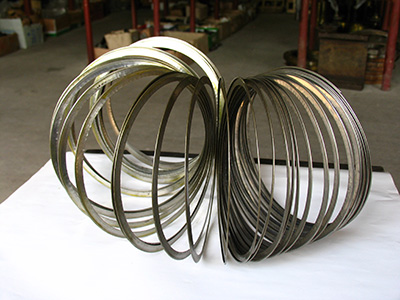

凝汽器 汽封片
高压加热器
除氧器、高低压加热器、冷凝器、汽封加热器、滤水器、滤油器、滤汽器、冷油器、抽汽阀、油箱、抽汽器、两极射汽抽气器、安全阀。
凝汽器技术参数
| 型号Model | 冷却面积CoolingArea （┫） | 型式Type | 外型尺寸OverallDimensions (┨) | 进汽口尺寸Steaminlet size (┨) | 进出水口尺寸Waterinlet andoutlet size (┨) | 冷却水量Cooling Water Flow (t/h) | 无水净重Net Weight(with no water)(kg) |
| NC14 | 140 | 单道双流程Single-PassTwo-Flow | 4160x2850x1550 | 800 | 250 | 450-650 | 3130 |
| NC16 | 160 | 3910x2680x1485 | 700 | 250 | 600-800 | 5012 | |
| NC28 | 280 | 5000x3395x1670 | 1100 | 300 | 800-1100 | 6350 | |
| NC42 | 420 | 双道双流程 Two-PassTwo-Flow | 4965x3510x2555 | 1220 | 400 | 1200-1800 | 9640 |
| NC56 | 560 | 5090x3850x2805 | 1100 | 400 | 1600-2400 | 13960 | |
| NC100 | 1000 | 6125x4305x3660 | 2000x1350 | 600 | 2400-3500 | 25110 | |
| NC125 | 1250 | 7291x4315x3844 | 2000x1350 | 700 | 2500-3600 | 29150 | |
| NC125-1 | 1250 | 7277x4410x2903 | 3640x1140 | 600 | 2500-3600 | 27712 | |
| NC160 | 1600 | 8305x4721x3312 | 3640x1140 | 600 | 2600-4000 | 34502 | |
| NC200 | 2000 | 8305x4721x3312 | 3640x1140 | 700 | 4300-6400 | 37900 | |
| NC220 | 2200 | 9020x5195x3710 | 4040x2000 | 700 | 4300-6400 | 37900 | |
| NC350 | 3500 | 9330x5740x4235 | 6000x1650 | 800 | 7000-10500 | 61999 |
冷油器
可提供板式冷油器、光管表面式冷油器。
YL型冷油器为光管表面式，采用循环冷却水作为介质实现热交换。
YL型冷油器主要部件有上下水室，壳体管系及充油管路构成，壳体上接有进出水管、进出油管、排水管、排油管、排气管及温度表座。
冷却水流程一般为双流程，即可设计为立式，也可设计成卧式。换热冷却管可根据用户需要选不锈钢管或铜管作为换热元件。
为了保证透平油冷却有足够的安全余量，我公司还设计有双联式冷油器。它由两个面积相同的冷油器组成，即可一只工作,一台备用，便于机组运行情况下的清洗和检修；也可同时投用，杜绝润滑油进油温度超出规范要求现象的发生。
冷油器技术参数
| 冷油器型号Model | 冷却面积Area ofcoolingsurface (m2) | 冷却油量Coolingoilcapacity (l/h) | 设计油温Oil Temperature (℃) | 水温WaterTemperature (℃) | 冷却水量Cooling Water Capacity (t/h) | |
| 进Inlet | 出Output | |||||
| YL-12.5 | 12.5 | 165 | 55 | 45 | 27/33 | 25 |
| YL-20 | 20 | 240 | 55 | 45 | 27/33 | 35 |
| YL-32 | 32 | 500 | 55 | 45 | 27/33 | 80 |
| YL-40 | 40 | 685 | 55 | 45 | 27/33 | 102 |
| YL-50 | 50 | 740 | 55 | 45 | 27/33 | 112 |
| YL-60 | 60 | 975 | 55 | 45 | 27/33 | 150 |
加热器技术参数
| 型号 Model | NG2 | NG5 | NG7-1 | NG7-2 | NG8-1 | NG8-2 | NG10-1 | NG10-2 | NG10-3 | NG14-1 | NG14-2 | ND1 | ND2 | ND4 | ND7-1 | ND7-2 | ND8 | ND13-1 | ND13-2 | |
| 面积 area | 20 | 50 | 65 | 65 | 80 | 80 | 100 | 100 | 100 | 140 | 140 | 10 | 20 | 40 | 65 | 65 | 80 | 125 | 125 | |
| 水室密封形式Sealingmethod | 法兰密封 | 法兰密封 | 法兰密封 | 伍德密封 | 法兰密封 | 伍德密封 | 法兰密封 | 伍德密封 | 法兰密封 | 法兰密封 | 伍德密封 | 法兰密封 | 法兰密封 | 法兰密封 | 法兰密封 | 法兰密封 | 法兰密封 | 法兰密封 | 法兰密封 | |
| 设计温度℃Designtemp | 管程Tubing | 155 | 155 | 155 | 160 | 160 | 160 | 160 | 160 | 180 | 180 | 200 | 150 | 100 | 99 | 150 | ||||
| 壳程Shell | 350 | 350 | 350 | 400 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 240 | 200 | 99 | 240 | |||||
| 设计压力MpaDesignpress | 管程Tubing | 6 | 6 | 6 | 9.6 | 6 | 9.8 | 6.6 | 9.6 | 6 | 6 | 9.8 | 0.6 | 0.6 | 0.6 | 1.2 | 1.5 | 1.2 | 1.2 | |
| 壳程Shell | 1 | 0.7 | 0.7 | 0.7 | 1.5 | 1.5 | 1.5 | 1.3 | 1.3 | 1.3 | 1.3 | 0.2 | 0.2 | 0.6 | 0.3 | 0.2 | 0.6 | |||
| 备注Note | 高压直管HPStraightTube | 高压U形管 | 低压 LowPressure | |||||||||||||||||
法兰密封 Flange sealing 伍德密封 Self sealing
