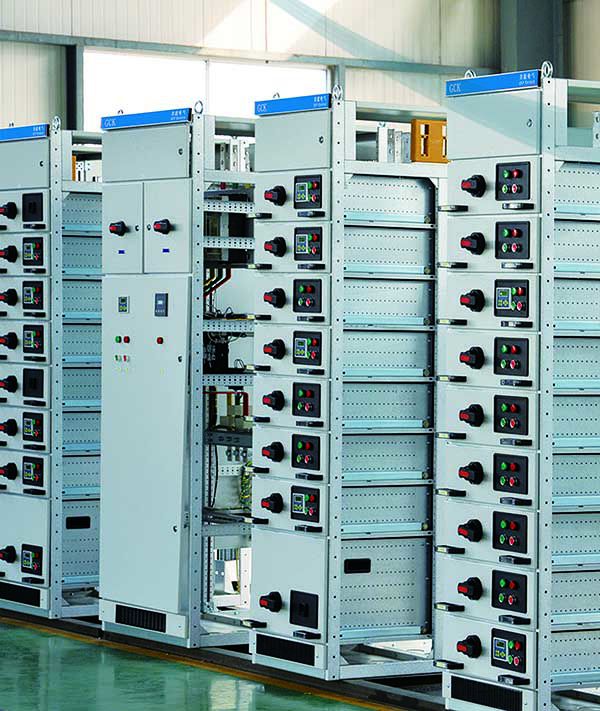

GCK低压抽出式成套开关设备
产品综述
用于三相交流50、60HZ,额定电压380V(660V),铪定电流4000A及以下的三相四线制及三相五线制电力系统,作为接受电能和分配电能之用。广泛应用于发电厂、变电所、厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC。
符合标准
国家标准GB7251.1-2005《低压成套开关设备》;
国家专业标准ZBK36001《低压抽出式成套和控制设备》JB/T9661-1999;
国际标准IEC439-1《低压成套开关设备和控制设备》。
型号含义
GCK的含义:G:封闭式配电柜、C:抽出式、K:控制中心用
主要技术参数
额定绝缘电压 | AC660V, AC1000V |
额定工作电压 | AC380V, AC660V |
水平母线额定电流 | 1250A,1600A,2000A,2500A,3200A,4000A |
垂直母线额定电流 | 1000A |
馈电电路最大电流 | 2500A |
抽屉回路最大电流 | 500A |
控制电机最大容量 | 320KW |
额定频率 | 50HZ |
水平母线峰值耐受电流(0.1s) | 105KA, 176KA |
水平母线短时耐受电流(0.1s) | 50KA, 80KA |
垂直母线峰值耐受电流(0.1s) | 105KA |
垂直母线短时耐受电流(0.1s) | 50KA |
铪定工频耐受电压(1min) | 2500V |
二次工频耐受电压(1min) | 2500V |
外?防护等级 | IP30, IP40 |
外形尺寸 | 宽600(800,1000) x 深800 (1000) x 高2200 |
